VISOLAR SD - (Keramische Ziegeldacheindeckung)

Produktbeschreibung

Die Unterkonstruktion ist für die Montage von Photovoltaikmodulen auf geneigten, mit keramischen Dachziegeleindeckung vorgesehen. Der maximale Dachneigungswinkel darf 45° nicht überschreiten. Die Unterkonstruktion ist für die Montage sowohl an Montageschienen für Sechskant- als auch an Hammerkopfschraube vorgesehen. Die Unterkonstruktion besteht aus: Haken Vario, Montageschiene für Sechskantschraube oder Hammerkopfschraube, Endklemmen, Mittelklemmen, Sechskant oder Hammerkopf-Schrauben M10, Inbusschraube M8, Federscheibe M8, Flanschmutter M10, Vierkantmutter M8 oder Nutenstein M8.

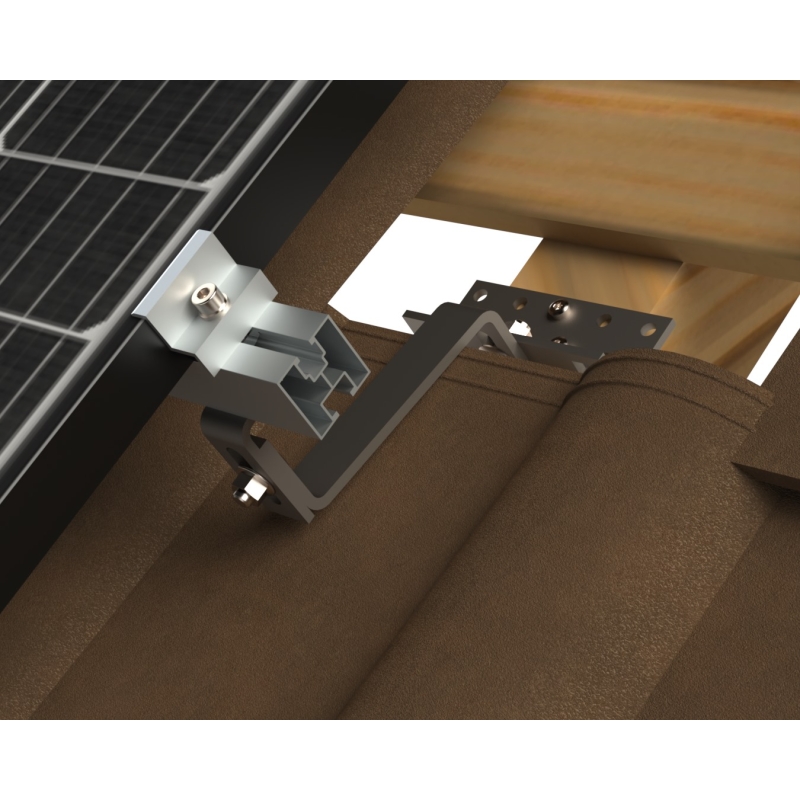

Haken Vario mithilfe Holzschrauben in die Sparren schrauben. Anschließend wird das Profil mit einer Sechskant- oder Hammerkopfschraube und einer M10-Flanschmutter an den Haken geschraubt, an dem die Photovoltaik-Module mit Klemmen befestigt werden.
