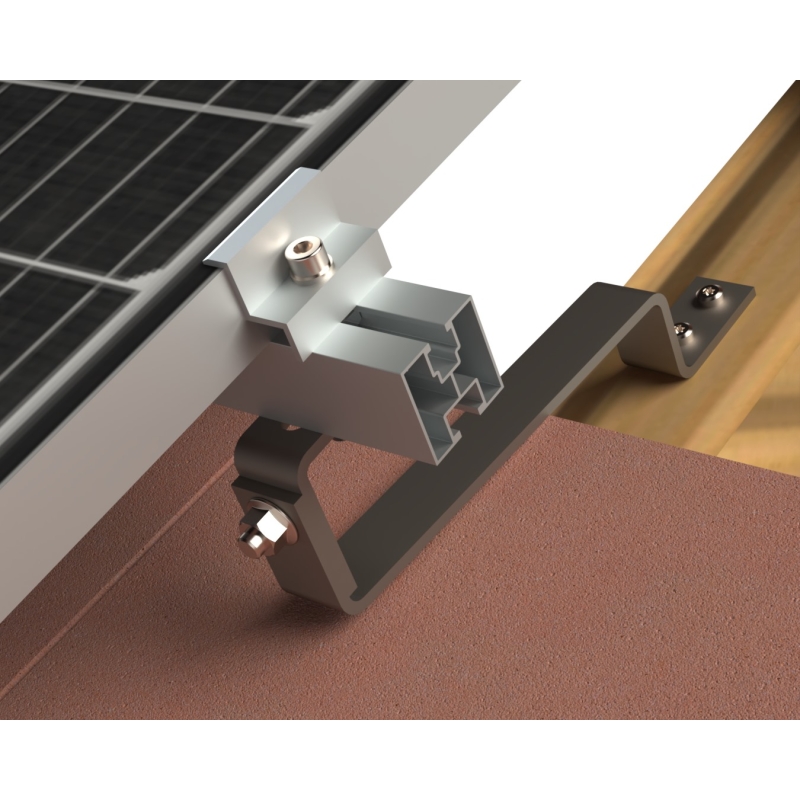

VISOLAR SK - (Biberschwanz)

Produktbeschreibung

Die Unterkonstruktion ist für die Montage von Photovoltaikmodulen auf geneigten, Biberschwanzdächern vorgesehen. Der maximale Dachneigungswinkel darf 45° nicht überschreiten. Die Unterkonstruktion ist für die Montage sowohl an Montageschienen für Sechskant als auch an Hammerkopfschraube vorgesehen. Die Unterkonstruktion besteht aus: Halterung Typ S oder Halterung Typ Standard, Montageschiene für Sechskantschraube oder Hammerkopfschrauben, Endklemmen, Mittelklemmen, Sechskant- oder Hammerschrauben M10, Inbusschrauben M8, Federscheibe M8, Flanschmuttern M10, Vierkantmuttern M8  oder Nuten M8.

Halterung Typ Standard werden mit Holzschrauben in die Sparren geschraubt, die Halterung Typ S werden in die Pfetten eingehängt und mit einer Holzschraube verschraubt, dann wird die Montageschiene mit einer Sechskant- oder Hammerkopfschraube und einer Flanschmutter M10 an den Haken geschraubt, an dem die Photovoltaikmodule mit Klemmen befestigt werden.
